ফায়ার সেফটি হ্যাজার্ড
সাম্প্রতিক বছরগুলিতে, পিভি পাওয়ার স্টেশনে অগ্নি দুর্ঘটনা প্রায়শই ঘটেছে, যা শুধুমাত্র পাওয়ার স্টেশনের সম্পত্তি এবং বিদ্যুৎ উৎপাদনের আয় হারায় না, বরং বিল্ডিং ক্ষতি এবং ব্যক্তিগত আঘাতের কারণ হয় এবং এমনকি আশেপাশের পরিবেশে ছড়িয়ে পড়ে, যার ফলে একাধিক মাধ্যমিক বিপর্যয় ঘটে। .
ডিসি আর্ক হল পিভি পাওয়ার স্টেশনে সবচেয়ে সাধারণ ফল্টের ঘটনা। যোগাযোগ ড্রপআউট, ডিভাইস বার্ধক্য, অন্তরণ ফেটে যাওয়া এবং দুর্বল গ্রাউন্ডিংয়ের কারণে আর্কস ঘটবে। তাছাড়া, ডিসি আর্কের ক্ষতি এসি আর্কের চেয়ে অনেক বেশি, কারণ ডিসি আর্কে কোনও জিরো-ক্রসিং পয়েন্ট নেই, একবার এটি হয়ে গেলে এটি জ্বলতে থাকবে, এটি নিভানো কঠিন এবং এটি করা খুব সহজ। অগ্নি দুর্ঘটনা ঘটায়। পরিসংখ্যান অনুসারে, পিভি পাওয়ার স্টেশনগুলিতে অর্ধেকেরও বেশি অগ্নি দুর্ঘটনা ডিসি আর্কসের কারণে ঘটে। পিভি মডিউলগুলির স্পেসিফিকেশনগুলি বড় হওয়ার সাথে সাথে ডিসি সাইড সিস্টেমের শক্তি এবং কারেন্ট বৃদ্ধি পায়। জুলের সূত্র Q=I²Rt অনুসারে, বর্তমান দ্বিগুণ হয়, এবং শর্ট-সার্কিট পয়েন্টের তাপীয় প্রভাব 4 গুণ বৃদ্ধি পায়, আগুন ঘটার ঝুঁকিও অনেক বেড়ে যায়।
ডিসি আর্ক শ্রেণীবিভাগ
প্রথাগত বৈদ্যুতিক পণ্যের বিপরীতে, PV মডিউল এবং তাদের তারের কম্পোনেন্ট এবং তারের ত্রুটির কারণে সৃষ্ট আর্কস এবং স্পার্ক ধারণ করার জন্য কোনও অবিচ্ছেদ্য ঘের নেই, যেখানে অনেক PV ইনস্টলেশন সাধারণ DC ভোল্টেজগুলিতে কাজ করতে সক্ষম যা DC আর্কগুলিকে টিকিয়ে রাখে।
পিভি ইনস্টলেশনে আর্কসের তিনটি প্রধান বিভাগ রয়েছে:
— সিরিজ আর্কস ভুল তারের বা ভাঙা সিরিজের তারের কারণে হতে পারে
— সমান্তরাল আর্কগুলি বিভিন্ন সম্ভাবনার সংলগ্ন লাইনগুলির মধ্যে আংশিক শর্ট সার্কিটের কারণে হতে পারে
- নিরোধক ত্রুটির কারণে গ্রাউন্ড আর্কস

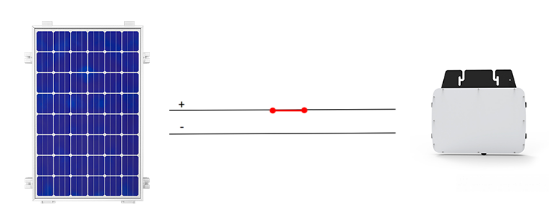

সিরিজ আর্ক
সিরিজ আর্ক, টানা আর্ক নামেও পরিচিত। সিরিজ আর্কগুলি সাধারণত উপাদানগুলির মধ্যে কেবল প্লাগগুলির দুর্বল যোগাযোগ এবং স্ট্রিং কেবল এবং কম্বাইনার বাক্স বা ইনভার্টারগুলির মধ্যে দুর্বল সংযোগের কারণে ঘটে। পিভি পাওয়ার স্টেশনে প্রচুর সংখ্যক সিরিজ প্লাগ থাকার কারণে, একটি 1 মেগাওয়াট রুফটপ পিভি পাওয়ার স্টেশনে 2000 জোড়া প্লাগ রয়েছে। এত জোড়া প্লাগ দিয়ে সব প্লাগ ভালো মানের কিনা তা নিশ্চিত করা কঠিন। এই বিপদগুলি দুর্বল যোগাযোগ এবং ডিসি আর্কস গঠনের দিকে পরিচালিত করে।
বর্তমানে, কয়েকটি ইনভার্টার আরসিং সুরক্ষা ফাংশনকে একীভূত করে, কিন্তু এই সুরক্ষার সাথে দুটি প্রধান সমস্যা রয়েছে: প্রথমত, যদি একটি স্ট্রিং-এ একটি আর্সিং ফল্ট থাকে, তাহলে সম্পূর্ণ ইনভার্টারটি বন্ধ হয়ে যাবে, যার ফলে অনেক ক্ষতি হবে। বিদ্যুৎ উৎপাদনের ক্ষতি; দ্বিতীয়ত, আর্ক ফল্ট লোকেশন ফাংশন ছাড়া, অপারেশন এবং রক্ষণাবেক্ষণ কর্মীরা সময় এবং সঠিকভাবে আর্কের অবস্থান খুঁজে পেতে পারে না, যা মূলত কোন সমাধান নয়। বৈদ্যুতিন সংকেতের মেরু বদল চালু রাখা শুধুমাত্র প্রযুক্তিগত রিসেট সুরক্ষা তারা করতে পারেন. এই দৃষ্টিকোণ থেকে, বৈদ্যুতিন সংকেতের মেরু বদল-এ একত্রিত আর্ক-অঙ্কন সুরক্ষা ফাংশন সত্যিই কার্যকরভাবে আর্ক-অঙ্কন ত্রুটি সমস্যা সমাধান করতে পারে না।
সমান্তরাল চাপ
সমান্তরাল আর্কগুলি মূলত লাইনের ক্ষতির কারণে সৃষ্ট ইতিবাচক এবং নেতিবাচক কন্ডাকটরের শর্ট-সার্কিট বা স্ট্রিং তারের মধ্যে শর্ট-সার্কিটিংয়ের কারণে ঘটে। যখন স্ট্রিং তারগুলি যান্ত্রিকভাবে চেপে বা পরা হয়, তখন ধনাত্মক এবং ঋণাত্মক ইলেক্ট্রোডের মধ্যে বা বিভিন্ন স্ট্রিংয়ের মধ্যে আর্কিং ঘটবে, যা একটি সমান্তরাল আর্ক ফল্ট। এছাড়াও সমান্তরাল arcs হতে পারে যে অন্য পরিস্থিতি আছে. যখন সিস্টেমের সিরিজ আর্কগুলি সময়মতো মোকাবেলা করা হয় না, তখন সিরিজ আর্কসের তাপ তারের নিরোধককে পুড়িয়ে দেয় এবং সমান্তরাল আর্ক তৈরি করে।
কম্পোনেন্ট বর্গাকার অ্যারের প্রধান কন্ডাক্টরগুলির মধ্যে যখন একটি সমান্তরাল চাপ ঘটে, যেহেতু চাপটি পর্যাপ্ত শক্তি পেতে পারে, তাই এটি নির্বাপিত করা আরও কঠিন, যা একটি বড় অগ্নি দুর্ঘটনা ঘটাবে। ডিসি বাস বা পিভি সিস্টেমের সংশ্লিষ্ট স্ট্রিং সংযোগ বিচ্ছিন্ন করে সিরিজ ফল্ট আর্কটি নিভিয়ে দেওয়া যেতে পারে, তবে সমান্তরাল ফল্ট আর্কটি নির্বাপিত করা যায় না এবং এমনকি আর্ক পাথ দিয়ে একটি বৃহত্তর স্রোত যেতে পারে, যা চাপটিকে আরও তীব্র করে তোলে।
বর্তমানে, বৈদ্যুতিন সংকেতের মেরু বদলকারী আর্ক সুরক্ষা ফাংশন সমান্তরাল আর্কস এবং গ্রাউন্ড আর্কস সনাক্ত করতে পারে না, তবে সমান্তরাল আর্কগুলির ধ্বংসাত্মক শক্তি প্রায়শই সিরিজ আর্কসের 10 গুণ বেশি এবং সুরক্ষা বিপদ আরও বেশি।

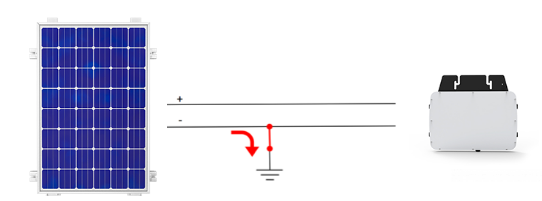

গ্রাউন্ড আর্ক
বার্ধক্য এবং উপাদানের ক্ষতি বা যান্ত্রিক ক্ষতি স্থল স্রাব নেতৃত্ব. রং ইস্পাত টাইল ছাদে উপাদান সমতল পাড়া হয়, স্থল arcs বা ফুটো হবে। বিশেষ করে বৃষ্টির দিনে এই ধরনের দোষ খুঁজে বের করা সহজ নয়। বর্তমানে, সমাধান হল বৈদ্যুতিন সংকেতের মেরু বদল বন্ধ করা এবং এটি চালু করার আগে মাটি শুকানোর জন্য অপেক্ষা করা। এই পদ্ধতিটি কার্যকরভাবে বিপদ দূর করতে পারে না এবং ব্যক্তিগত বৈদ্যুতিক শকের ঝুঁকি বাড়াতে পারে না।
ডিসি উচ্চ ভোল্টেজ
একটি পিভি পাওয়ার স্টেশনে, পিভি মডিউলগুলি একটি ডিসি উচ্চ ভোল্টেজ সার্কিট তৈরি করতে সিরিজে সংযুক্ত থাকে, যা সাধারণত প্রায় 1000V পর্যন্ত পৌঁছায়। এমনকি যখন সিস্টেমটি বন্ধ হয়ে যায়, তখনও PV মডিউল ম্যাট্রিক্সে প্রায় 1000 ভোল্টের একটি ডিসি উচ্চ ভোল্টেজ থাকে। বিশেষ করে ছাদের পিভি পাওয়ার স্টেশনগুলির জন্য, যখন পিভি পাওয়ার স্টেশন এবং ভবনগুলিতে আগুন লাগে, তখন নিরাপদে উদ্ধার করা কঠিন; নিয়মিত পাওয়ার স্টেশন অপারেশন এবং রক্ষণাবেক্ষণ বা সম্পত্তি রক্ষণাবেক্ষণের সময়, অপারেটর এবং পরিদর্শকরাও বৈদ্যুতিক শকের ঝুঁকিতে থাকে।
দৃশ্যকল্প ঝুঁকি বিশ্লেষণ
সরকারী, স্কুল, হাসপাতাল, আবাসিক ছাদ
1. আঞ্চলিক নিয়ন্ত্রণ। অস্বাভাবিকতার জন্য উপাদানগুলি স্ক্যান করতে ড্রোন ব্যবহার করা অসম্ভব, এবং সময়মতো বিপদ খুঁজে পাওয়া যায় না;
2. জনসংখ্যা ঘন। কম্পোনেন্ট স্কোয়ার অ্যারে ফুটো আছে, কর্মীদের বৈদ্যুতিক শক উচ্চ ঝুঁকি;
3. উদ্ধার সীমিত। আগুনের মতো জরুরী পরিস্থিতিতে, স্ট্রিংয়ের উচ্চ ভোল্টেজ বন্ধ করা যায় না, উদ্ধারে বাধা দেয়;
4. জনমতের প্রভাব। দুর্ঘটনা ঘটলে জনমতের ওপর প্রভাব পড়বে বেশি
বিভিন্ন রঙ ইস্পাত টালি ছাদ
1. পরিদর্শন করা কঠিন। রঙ ইস্পাত টালি ছাদ পরিদর্শন অসুবিধাজনক, এবং চাপ নিরাপত্তা বিপত্তি সময় আবিষ্কৃত করা যাবে না;
2. উদ্ধার সীমিত। আগুনের মতো জরুরী পরিস্থিতিতে, স্ট্রিংয়ের উচ্চ ভোল্টেজ বন্ধ করা যায় না, উদ্ধারে বাধা দেয়;
3. ছাদ ভঙ্গুর। এবং ডিসি আর্ক স্পার্কটি রঙিন ইস্পাত টাইলের মধ্য দিয়ে জ্বলতে এবং নীচের জায়গায় প্রবেশ করা সহজ, যার ফলে আগুন এবং সম্পত্তির ক্ষতি হয়
হাইওয়ে, নদী এবং অন্যান্য এলাকা
1. পরিবেশগত ঝুঁকি। সিগারেটের বাট এবং উপাদানগুলি থেকে বিক্ষিপ্ত আর্ক স্পার্কগুলি সহজেই নীচে আগাছা পোড়াতে পারে;
2. পরিদর্শন করা কঠিন। দীর্ঘ এবং সংকীর্ণ এলাকা পরিদর্শনের জন্য অসুবিধাজনক, অপারেশন এবং রক্ষণাবেক্ষণ কঠিন, এবং বিপদ সময়মতো পাওয়া যায় না;
3. উদ্ধার করা কঠিন। শহুরে এলাকা থেকে অনেক দূরে, যেমন আগুন এবং অন্যান্য দুর্ঘটনা, উদ্ধার করা কঠিন;
4. মাধ্যমিক দুর্ঘটনা। যখন যানবাহন বা অন্যান্য দুর্ঘটনা উপাদানগুলির ক্ষতি করে, তখন স্ট্রিংয়ের উচ্চ ভোল্টেজ সময়মতো বন্ধ করা যায় না, যা একটি গুরুতর সেকেন্ডারি দুর্ঘটনা ঘটার সম্ভাবনা থাকে।
জাতীয় আইন ও প্রবিধান
আমেরিকা:
জাতীয় বৈদ্যুতিক কোড NEC2020 নথির সর্বশেষ সংস্করণ অনুসারে:
পিভি ম্যাট্রিক্স 305 মিমি দূরত্বটি সীমার বাইরে নিন, ট্রিগার ডিভাইসটি শুরু হওয়ার পরে 30S এর মধ্যে, ভোল্টেজ 30V এর নিচে নেমে যায়; সীমার মধ্যে, একটি "PV বিপদ নিয়ন্ত্রণ ব্যবস্থা" থাকা প্রয়োজন, অথবা ট্রিগারিং ডিভাইস চালু হওয়ার পরে 30S এর মধ্যে ভোল্টেজকে 80V এর নিচে কমিয়ে আনতে হবে।
কানাডা:
কানাডিয়ান বৈদ্যুতিক কোড 2021 সংস্করণ অনুসারে:
যখন পিভি সিস্টেমের ডিসি সাইড ভোল্টেজ 80V এর চেয়ে বেশি হয়, তখন একটি আর্ক ফল্ট বাধা দেওয়ার ডিভাইস বা অন্যান্য সমতুল্য সরঞ্জাম ইনস্টল করা উচিত।
যখন পিভি সিস্টেমটি বিল্ডিংয়ে বা তার উপর ইনস্টল করা হয়, তখন একটি দ্রুত শাটডাউন ডিভাইস ইনস্টল করা উচিত। PV মডিউল থেকে 1 মিটার দূরে, দ্রুত শাটডাউন ডিভাইস শুরু হওয়ার পরে, 30S এর মধ্যে ভোল্টেজকে 30V এর নিচে কমাতে হবে।
জার্মানি:
জার্মান স্ট্যান্ডার্ড VDE-AR-E 2100-712 অনুসারে:
PV সিস্টেমে, বৈদ্যুতিন সংকেতের মেরু বদল বন্ধ করা হলে বা গ্রিড ব্যর্থ হলে, DC ভোল্টেজ 120V এর কম হওয়া প্রয়োজন। ডিসি সাইড ভোল্টেজকে 120V এর নিচে আনতে শাটডাউন ডিভাইসের ব্যবহার উল্লেখ করা হয়েছে।
অস্ট্রেলিয়া:
সর্বশেষ AS/NZS 5033:2021 স্ট্যান্ডার্ডের বিভাগ 4.3.3 অনুযায়ী:
যখন DC ভোল্টেজ 120Vd.c-এর চেয়ে বেশি হয়, তখন মডিউল এবং বৈদ্যুতিন সংকেতের মেরু বদল করার মধ্যে একটি সংযোগ বিচ্ছিন্ন ডিভাইস ইনস্টল করা প্রয়োজন।
থাইল্যান্ড:
থাই ইলেকট্রিক্যাল কোড-সোলার রুফটপ পাওয়ার সাপ্লাই ইন্সটলেশনস 2022-এর ধারা 4.3.13 অনুযায়ী:
এটি প্রয়োজনীয় যে ছাদের পিভি পাওয়ার স্টেশনটি একটি দ্রুত শাটডাউন ডিভাইসের সাথে সজ্জিত হওয়া আবশ্যক, এবং সীমাটি পিভি ম্যাট্রিক্স থেকে 300 মিমি। ডিভাইসটি শুরু হওয়ার 30 সেকেন্ডের মধ্যে সীমা পরিসরের মধ্যে ভোল্টেজ 80V এর নীচে হ্রাস করা হয় এবং সীমা সীমার বাইরের ভোল্টেজটি 30V এর নীচে হ্রাস করা হয়।
বেনি স্ব-আর ও ডি পণ্য
সোলার রুফটপ এবং বিল্ডিং অগ্নি নিরাপত্তার জন্য, BENY স্ট্রিং লেভেল এবং মডিউল লেভেলের দ্রুত শাটডাউন ডিভাইসগুলি প্যানেলের ভোল্টেজকে মাইক্রোসেকেন্ডে একটি নির্দিষ্ট নিরাপদ স্তরে নামিয়ে আনে। দুর্ঘটনা প্রতিরোধ এবং সৌর শক্তি সিস্টেমের নিরাপত্তা উন্নত. BENY দ্রুত শাটডাউন সমাধানগুলি CE, TUV, UL স্ট্যান্ডার্ড, থাই ইলেক্ট্রিক্যাল কোড, NEC2020-এর মতো জাতীয় আইন ও প্রবিধানগুলির সাথে সম্মতি অনুসারে ডিজাইন করা হয়েছে। সানস্পেক অ্যালায়েন্সের সদস্য হিসেবে, BENY একাধিক স্ট্রিং ইনভার্টারের সাথে বৃহত্তর সম্মতির জন্য PLC কমিউনিকেশন RSD তৈরি করে। এখন পণ্য চেক আউট.
উপসংহার
PV পাওয়ার স্টেশনগুলির নির্মাণ সম্পূর্ণ অগ্রগতিতে রয়েছে এবং এটি হাজার হাজার পরিবারের সাথে ঘনিষ্ঠভাবে সংযুক্ত হয়েছে। কিভাবে নিশ্চিত করা যায়"নিরাপত্তা"PV পাওয়ার স্টেশনগুলি সমগ্র শিল্প থেকে খুব মনোযোগ আকর্ষণ করছে। এই সমস্যাটি কার্যকরভাবে সমাধান করার জন্য, সমগ্র শিল্পকে উদ্ভাবনী সমাধান নিয়ে আসতে একসঙ্গে কাজ করতে হবে, এবং ক্রমাগত প্রাসঙ্গিক মান এবং প্রবিধানগুলি উন্নত করতে হবে, তারপর পরবর্তী পাওয়ার স্টেশন নির্মাণে সত্যিকারের প্রাসঙ্গিক প্রয়োজনীয়তাগুলি বাস্তবায়ন করতে হবে।
একটি গুরুত্বপূর্ণ শক্তি অবকাঠামো হিসাবে, পিভি পাওয়ার স্টেশনগুলির নিরাপদ, স্থিতিশীল এবং দক্ষ অপারেশন অর্থনৈতিক উন্নয়নের জন্য একটি গুরুত্বপূর্ণ গ্যারান্টি।
